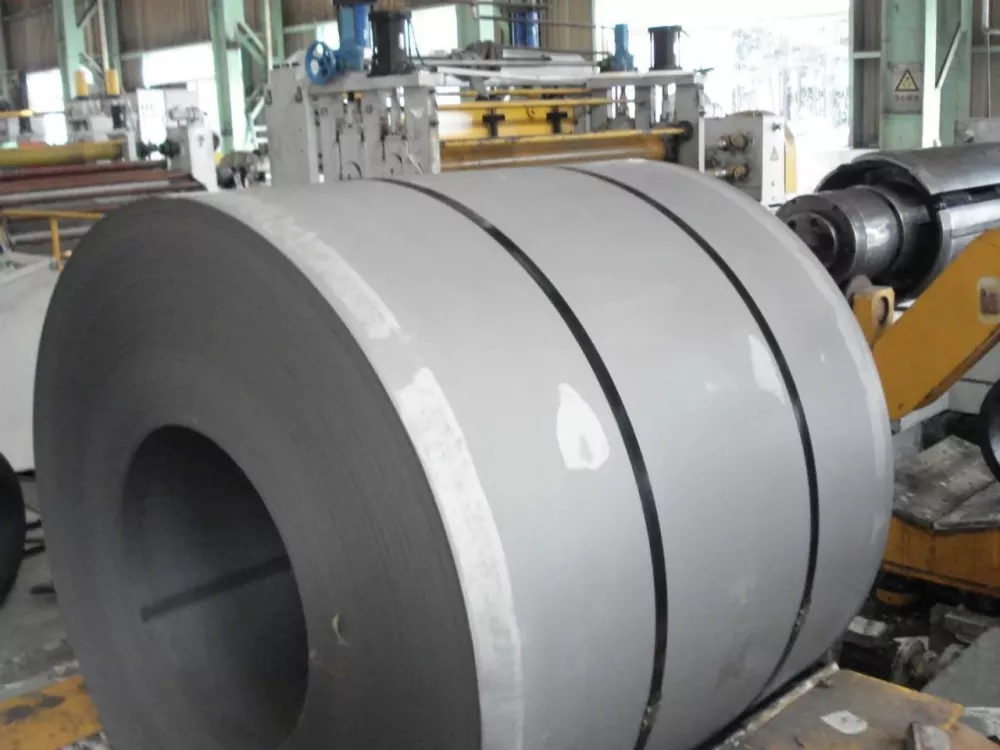

Desugertutako eta olioztaturiko altzairuzko plaka

Desugertze-plaka, zeinaren izen osoa beroan ijetzitako xafla eta bobinak olioztatuta, beroan ijetzitako bobina meheekin egindako altzairuzko produktu mota bat da. Lehengaiak desugertze-lerro osoa zeharkatzen du gainazaleko errota eskala kentzeko, eta ondoren ertzak moztea, akabera eta beste akabera prozedura batzuk egiten dira.

Beroan ijetzitako altzairu arruntarekin alderatuta, gainazaleko egoera hobea, dimentsio-perdoia estuagoa eta estanpazio-errendimendu handiagoa ditu. Bien bitartean, desugertutako eta olioztaturiko altzairuzko xaflak hotzean ijetzitako altzairuzko xaflak baino askoz kostu txikiagoa du. Hori dela eta, kostuak aurrezteko ordezko ezin hobea dela aitortzen da, "hotzean ijetzitako altzairua beroan ijetzitako materialarekin ordezkatzen duena".

Desugertutako eta olioztaturiko altzairuzko plakak aplikazio zabalak aurkitu ditu automobilen fabrikazioan, makineria ekoizpenean, etxetresna elektrikoen fabrikazioan, industria arinean eta hardwarearen sektoreetan. PO altzairuzko xaflak erabilera bereziki garrantzitsua du auto-txasisaren piezak, gurpil-hutsak, konpresoreen karkasak eta beste funtsezko osagaiak ekoizteko.

Kontrol-puntu kritikoak Gure Desugertze-prozesuan

Ertzak mozteko zehaztasuna: alboko mozketa aplikatzen dugu ± 0,5 mm-ko zirrikitu zabaleraren tolerantziarekin, lan-gogortutako ertzak ezabatzeko. Honek ertzaren pitzadurak saihesten ditu gurpil-hutsen marrazketa sakonean; hutsegite ohikoa da moztu gabeko HRC erabiltzen bada.

Oiling Pisuaren Kontrola: Desugertze ondoren, herdoilaren aurkako olioa aplikatzen dugu 1,0-2,0 g/m² (bi aldeetan). Soldadura robotikoa erabiltzen duten bezeroentzat, 0,5-0,8 g/m²-ra doi dezakegu eskatuz gero soldadura-zipriztinak eta porositateak saihesteko; hau da, automozioko Tier-1 hornitzaileentzat konpondu dugun mina puntu zehatza.

Azaleko zimurtasuna (Ra): ~ Ra 1,5-2,5μm eskaintzen duen HRPO estandarra ez bezala, Ra ≤ 1,2μm-ko akabera finko aldaera bat eskaintzen dugu tarteko lixatu gabe pintura zuzena behar duten aplikazioetarako.

Desugertutako altzairu xaflaren eta hotzean ijetzitako altzairu xaflaren arteko konparazioa

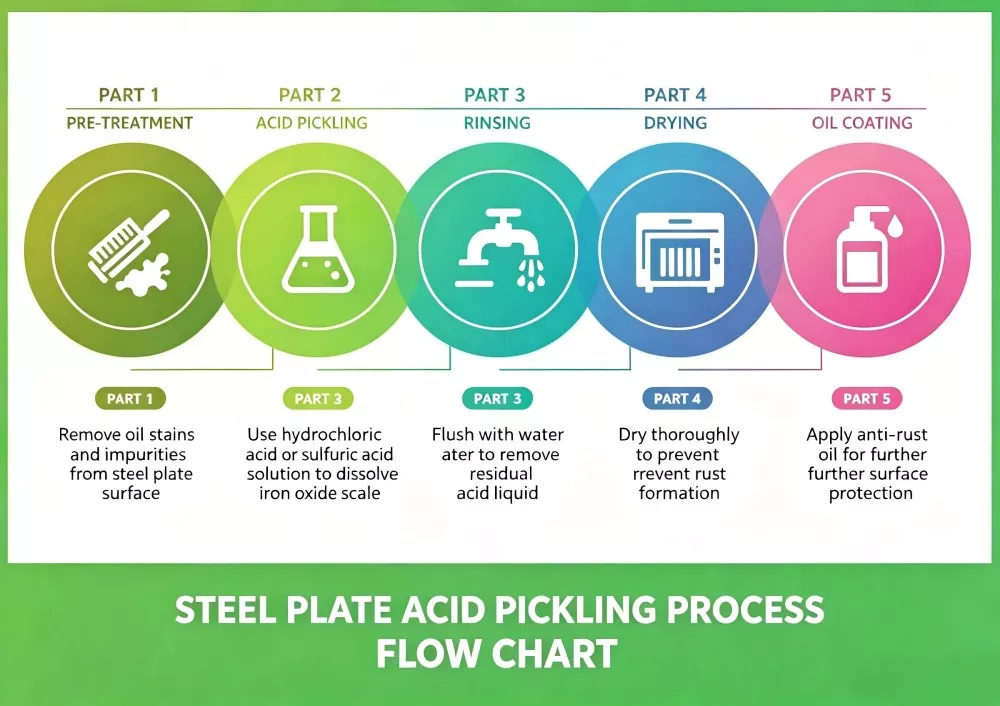

Altzairua desugertzearen printzipioa

Desugertzea azidoen disolbatze-ahalmen kimikoan oinarritzen da.

Gure industria-desugertze-lerro jarraituetan, kontzentrazio handiko azido klorhidrikoa (HCl) erabiltzen dugu nagusiki, % 18-22ko kontzentrazioan, korrosioaren inhibitzaile propio batekin batera. Formulazio espezifiko honek magnetita (Fe₃O₄) eskala modu eraginkorrean kentzen du, hidrogenoak eragindako babak altzairuaren substratuan saihesten dituen bitartean, desugertzaile profesionalak prozesadore orokorretatik bereizten dituen kontrol-puntu kritikoa.

Azido hauek erreakzio kimikoak eragiten dituzte oxido eta kutsatzaileen gainazala desugertutako eta olioztaturiko altzairuzko xafla gainean, substantzia horiek disolbatuz eta altzairuzko oinarritik kenduz.

Desugertutako altzairu xaflaren aplikazioen erreferentzia, kalifikazio arruntak eta zehaztapenak

Noiz ordezkatu HRPO hotzeko altzairuaren ordez?

Kasu errealeko erreferentzia 1

Nekazaritza Makineria Alemaniako OEM baten kostua murrizteko proiektua

Erronka: bezeroak 2,0 mm-ko CR4 hotzean ijetzitako altzairua erabiltzen ari zen uzta-kabinako euskarrietarako, materialaren kostua piezaren kostu osoaren % 34a izanik. Alternatiba bat behar zuten lehendik zeuden estanpazio trokelak berritu gabe.

Gure esku-hartzea: haien marrazkia aztertu ondoren (bihurtze-erradioa R=6mm, lodierako tolerantzia ±0,08mm), 2,0mm SPHC-POrekin ordezkatzea gomendatu dugu. Lurzoruaren pisua 0,6 g/m²-ra egokitu dugu soldadura-lerro robotizatuak (Fronius marka) porositate-arazorik ez zuela ziurtatzeko.

Emaitza: % 22ko materialaren kostua aurreztea (0,85 euro aurreztea euskarri bakoitzeko × 180.000 pz/urte = 153.000 euro urteko aurrezpena). Zero zatiketa edo gainazaleko akatsik hauts estalduraren ondoren (200 °C-tan ontzea 20 min). Bezeroak ordezkapen hau 3 pieza-zenbaki gehigarrietara eraman du orain.

Aplikazio-eszenatokiak eta materialaren kalifikazioa aukeratzeko gomendioak

Ozpinatutako eta oliodun plakaren abantailak

Dimentsio-zehaztasun bikaina: ± 0,05 mm-ko lodieraren tolerantzia (guneko ultrasoinuen lodiera-neurgailuak egiaztatuta, bobina bakoitzari erantsitako ikuskapen-txostena)

Propietate mekaniko handiak: Eten-indarra 235-345 MPa, luzapena ≥ 38% (JIS Z 2241 trakzio-probaren arabera, bero-zenbaki bakoitzeko lagina)

Langarritasun bikaina: marrazketa sakon arrakastatsua 2.2 marrazteko ratioa (geure barneko prentsa-laborategian balioztatua ekoizpen masiboa baino lehen)

Kalitatearen Bermea eta Hornikuntza Katearen Trazabilitatea

Errota Iturria: Gure bobinak Baosteel, Shougang eta HBIS-en jatorria dira (EN 10204 3.1 motako errota probaren ziurtagiri osoekin).

Hirugarrenen ikuskapena: SGS/BV ikuskapena kargatzeko portuan onartzen da. Desugertze-bainuaren kontzentrazioen erregistroak eskaintzen ditugu eskaeraren arabera.

Herdoilaren aurkako bermea: barruko biltegiratzepean (RH <% 60, tenperatura 15-25 °C), 6 hilabetez ez dugu herdoil gorririk bermatzen (3 hilabete estandarretik luzatzen da gure VCI olioztatzeko aukeraren bidez).

Ohiko galderak

Q1: Zein da desugertutako eta olioztaturiko altzairu xaflaren eta hotzean ijetzitako altzairu xaflaren artean?

A1: PO (Pickled & Oiled) altzairuzko plaka beroan ijetzitako altzairuan oinarritzen da desugertze tratamenduarekin, kostu txikiagoarekin. Hotzean ijetzitako altzairuak gainazal ultra-leuna eta 0,3 mm-ko lodiera meheagoa du doitasun handiko piezetarako. PO plaka doitasun ertaineko egitura-pieza egokitzen da, eta hotzean ijetzitako xafla itxura estandar altuko osagaiak tolerantzia-eskakizun zorrotzak dituzten bitartean.

Q2: PO altzairuzko plaka zuzenean erabil al daiteke kanpoko produktuetarako?

A2: Ez. Azaleko herdoilaren aurkako olioak epe laburreko behin-behineko babesa eskaintzen du biltegiratu eta prozesatu bitartean. Kanpoko epe luzerako esposiziorako, ondorengo gainazaleko tratamenduak behar dituzu, hala nola pintura, galvanizazioa edo hauts-estaldura, korrosioaren aurkako ahalmena areagotzeko.

Q3: Zein lodiera-tarte eskain dezakezu PO altzairuzko plakarako?

A3: Gure lodiera estandarrak 1.0mm-tik 6.0mm-ra hartzen ditu, zabalera pertsonalizagarria 800mm-tik 2000mm-ra eta luzera 1000mm-tik 6000mm-ra bezeroen marrazki eskaeren arabera.

Q4: Zenbat denbora egon daiteke PO altzairua herdoilik gabe biltegiratze normal batean?

A4: Barneko biltegi lehor batean gordeta aire hezerik edo gas kimikorik gabe, herdoilaren aurkako olioak altzairuaren gainazala babestu dezake 3-6 hilabetez. Saihestu aire zabaleko pilaketak oxidazio goiztiarra saihesteko.
